JC-WPT9300是北京东方中科集成科技股份有限公司自主研发的针对新能源汽车、消费类电子、可穿戴设备的全自动化无线充电测试测量系统；
该系统可完成最大六个自由度状态下的无线充电装置的效率评估，具有可靠性高、精度高、配置灵活、维护简便、使用便捷等特点，是无线充电装置理想的测试测量系统；
JC-WPT9300的五大特点

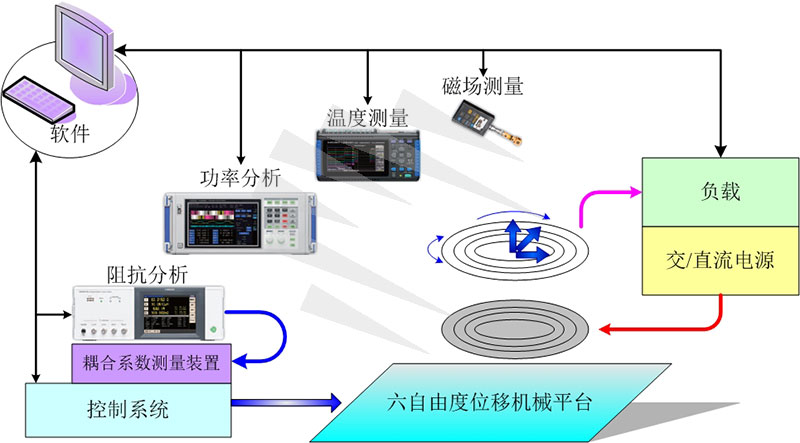

原理图➕装置图

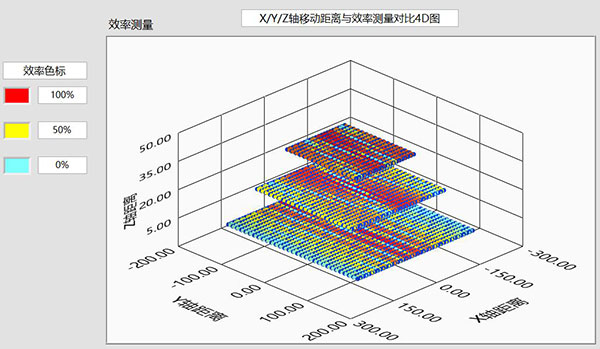

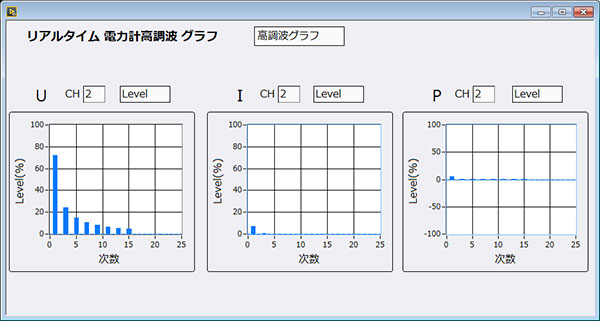

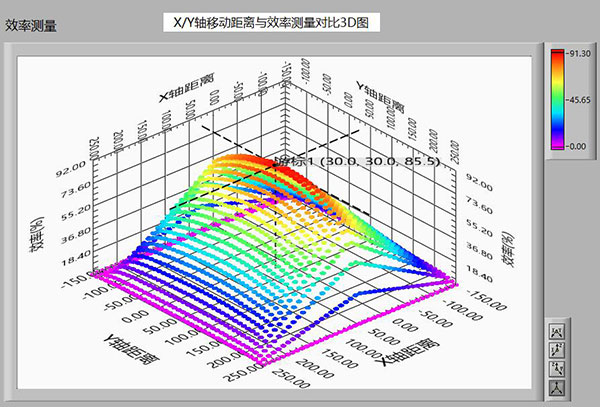

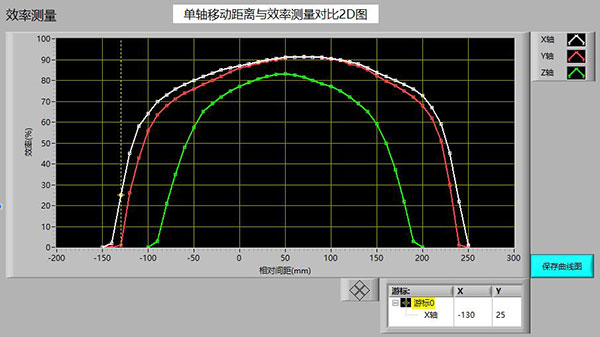

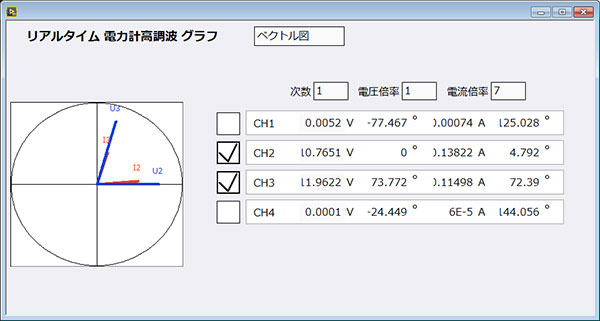

JC-WPT9300对无线充电装置的效率和安全方面性评估。 （1） 线圈耦合特性分析：线圈耦合特性对无线充电系统有重要的影响； （2） 系统效率测量分析：测量分析无线充电功率变换各个环节的效率情况； （3） 谐波测量分析：谐波成分占比越大，整个系统的效率越低，同时谐波对整个系统都会造成不利的影响； （4） 电压电流相位测量分析：测量分析无线充电电压电流的相位角； （5） 温升以及过热测量：测试系统在各种不同的工况情况下的系统温升及过热情况； （6） 电磁泄露测试：测试系统在各种不同工况情况下的磁场泄露情况； （7） 异物及温升测试； JC-WPT9300测试测量装置可以应用于多种应用场合 （1） 电动汽车无线充电； （2） 手机等便携式设备无线充电； （3） 车载无线充电装置； （4） 第三方的检测检验机构的产品质量认证； JC-WPT9300测试测量装置具有强大的系统功能 （1） 测试过程全自动化和手动两种操作模式； （2） 无线充电线圈自动和手动精准定位功能； （3） 零点自动对位功能； （4） 2年免费维护功能； （5） 定位自动效准功能； （6） 无线充电装置自动装卸功能； （7） 无线充电线圈的重量范围0~150kg； （8） 无线充电线圈功率范围0~30kw； （9） 多种型号测试系统的配置3、4、6自由度任意选择； （10） 选配伺服提升机构减少人员工作强度为被测件准确定位提供可靠的保障； （11） 系统具有抗电磁干扰的能力； （12） 人员安全保护； JC-WPT9300测试测量装置数据分析功能 （1）效率-距离2D图表：可以分别观测线圈在X、Y、Z轴之间的距离偏差对效率的影响； （2）效率-距离的3D图表：分别观测效率在X、Y、Z三个轴中其中两个轴的距离变化对效率的影响； （3）效率-距离4D图表：效率在X、Y、Z三个轴上的距离变化对效率的影响； 相位分析 在无线充电系统的高频电路中，电压与电流相位差将间接导致功率的损耗，因此需要分析电压电流相位以提高系统效率。 谐波分析 无线充电系统中，高频谐波会影响系统效率，测量无线充电系统中的高频谐波对于提供效率有很大的帮助。功率分析仪可以测量1.5MHZ的高频谐波，生成谐波成分图表，如下图所示； JC-WPT9300测试测量装置技术参数 | 01 | 系统型号定义 | JC-WPT9300-CX-WY-PZ
CX：C3/C4/C6;3到6自由度；
WY：Y值代表重量等级；
PZ：Z值代表功率等级 |
| 02 | X轴有效行程 | ±300（可选） | mm |
| 03 | Ｙ轴有效行程 | ±300（可选） | mm |
| 04 | Ｚ轴有效行程 | ±100 （可选） | mm |
| 05 | θ、Φ旋转角度 | ±10（可选） | deg |
| 06 | ψ旋转角度 | ±180 | deg |
| 07 | 平台移动分辨率 | 0.05mm和0.1° |
| 08 | 平动定位/重复定位精度 | <±0.5mm |
| 09 | 旋转定位/重复定位精度 | ±0.5° |
| 10 | 安装线圈工作台面材质 | 非金属工作台面，附带可调固定装置 |
| 11 | 检测线圈最大尺寸 | 可选 |
| 12 | 设备外形尺寸 | 1500mm*2300mm*1350mm |
| 13 | 使用环境要求 | 恒温常温，相对湿度不超过80%，无强烈震动，无灰尘。 |
| 14 | 系统质量 | 约1000KG（包含测试台、电测装置、测控系统） |
| 15 | 本机电源要求 | 单相220V，50Hz （不含测试线圈供电电源） |
| 16 | 额定功率 | ≤8 Kw |
JC-WPT9300测试系统配置 | 序号 | 名称 | 备注 |
| 01 | JC-WPT9300测试台 | 数量：1 |
| 02 | JC-WPT9300供电装置 | 数量：1 |
| 03 | JC-WPT9300负载装置 | 数量：1 |
| 04 | JC-WPT9300功率分析装置 | 数量：1 |
| 05 | JC-WPT9300谐波分析装置 | 数量：1 |
| 06 | JC-WPT9300温度及其他信号采集装置 | 数量：1 |
| 07 | JC-WPT9300场强测试装置 | 数量：1 |
| 08 | JC-WPT9300耦合测试装置 | 数量：1 |
| 09 | JC-WPT9300控制系统 | 数量：1 |
