一、概述
本热敏电阻电流冲击特性（I-t）测试系统利用电源模拟、波形采集、I/O控制系统等组成热敏电阻电流冲击特性（I-t曲线）全自动测试系统，该系统能同时测量10路热敏电阻的电流-时间特性曲线。具有效率高、操作简单、自动切换通道、自动记录数据、自动分析等优点。
当给PTC热敏电阻元件两端施加电压后，由于常温下元件的电阻值小，所以会产生一个较大的冲击电流。经过一定时间后，焦耳热使元件达到设定的开关温度。随着热敏电阻的温度升高，电阻值增大，电流下降，从而起到限制和稳定电流的作用。
电流-时间特性是指PTC热敏电阻在施加电压的过程中，电流随时间变化的特性。开始加电瞬间的电流称为起始电流，达到热平衡时的电流称为残余电流。下图为典型的电流-时间特性曲线。

二、系统功能
1. 系统测试功能：采用递增模式测试多个被测件，读取到I-t曲线，系统可同时做到多通道、多循环测试。
2. 系统分析功能：通过实时采集到的波形数据或读取历史数据，可以分析得到最大冲击电流，50%最大冲击电流，衰减时间，25℃阻值，功耗，恢复时间等数据。
3. 系统扩展功能：测控可以根据用户的要求预置其它分析公式，可以根据不同的外部参数进行更多功能的数据分析和计算。

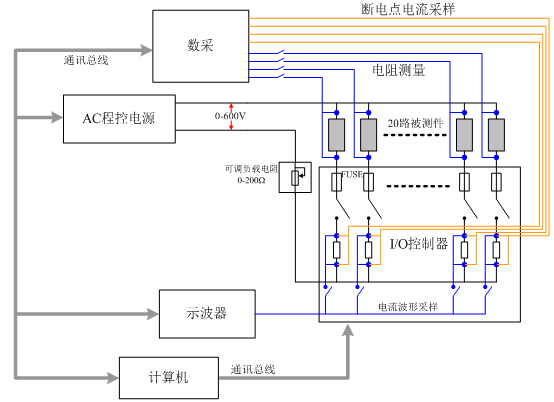

4. 系统结构示意图如下：
